我校物理与光电技术学院张明刚博士在国际知名期刊Journal of Materials Chemistry A（影响因子10.8）上发表学术论文“Hybrid ternary co-intercalation in the interlayer of a vanadium oxide cathode enables high-capacity and stable zinc ion batteries”，并入选“Journal of Materials Chemistry A Hot Papers”合集。我校为该论文第一完成单位，张明刚博士为该论文第一作者兼通讯作者。

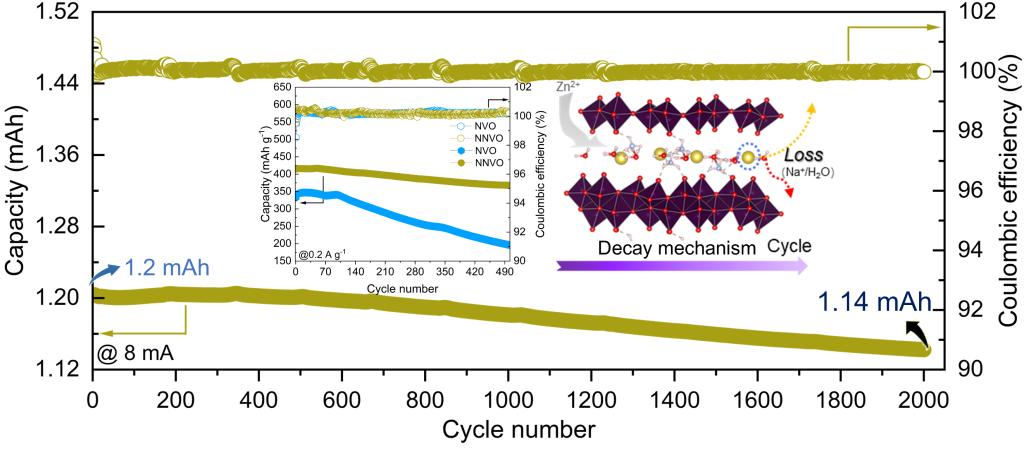

水系锌离子电池具有本征安全、成本低、环境友好等优点，是大规模电站储能的新选择。目前，高容量（>400 mAh/g）、稳定（>500圈）的正极材料仍然是一个重大挑战，制约了水系锌离子电池的发展。本文采用顺序水热法制备了一种新型杂化三元共插层的钒氧化物正极Nax(NH4)2−xV10O25·8H2O。该材料中H2O、NH4+和Na+的三元共嵌入可以扩大钒氧化物层间距，同时促进Zn2+存储活性位点、晶格结构稳定性和Zn2+迁移能力，使该材料在0.1 A/g电流密度下表现出481.2 mAh/g的比容量，且在2.0 A/g电流密度下的2000次循环容量保持率达到95%，具有良好的实用价值。此外，该工作还揭示了嵌入元素损失主导的容量衰减机制，为提高层间可调正极材料的容量和稳定性提供了一种可行的共插层策略和调控方法。（科研管理处、物理与光电技术学院 文、图/董宇 审核/胡登卫、钱郁）
原文链接：https://pubs.rsc.org/en/content/articlelanding/2025/ta/d5ta00945f
